AST150-Through-bore Slip Rings main view

AST150-Through-bore Slip Rings

  • Number of Circuits: 6 | 12 |18 | 24 Circuits
  • Insulation Resistance: ≥500MΩ@500VDC
  • Voltage: 240Voltage [AC/DC]
  • Dielectric Strength: 1000VAC@50Hz

A slip ring is used in electromechanical systems that require continuous, unrestricted rotation while transferring power or signals between a stationary and rotating part. It's also known as a rotary electrical interface, collector, swivel, or commutator. Slip rings help improve overall system performance by simplifying the design and avoiding the use of fragile, dangling wires at moving joints.

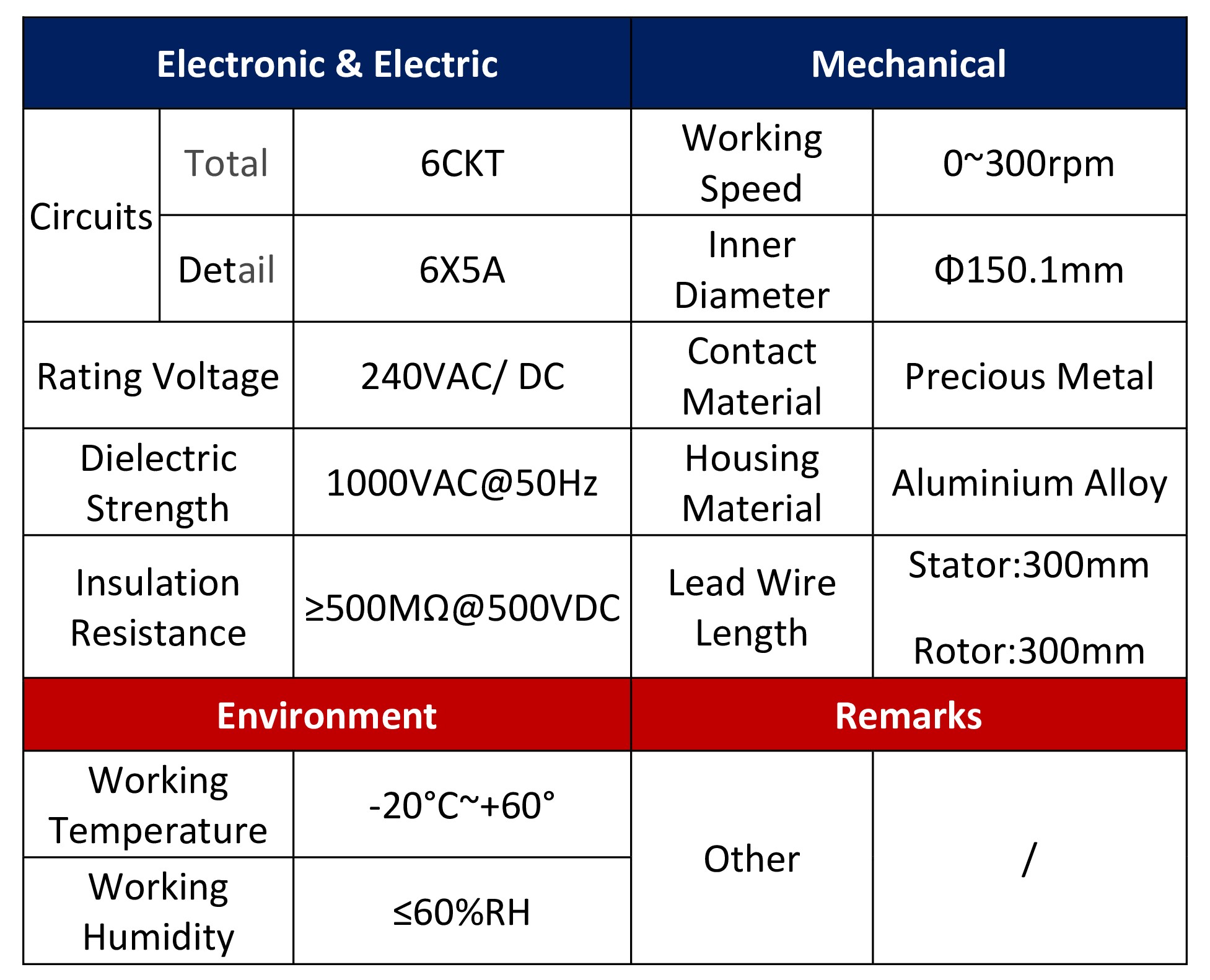

Dimension Table

Dimension Table

AST150-0605-Outline Drawing

AST150-0605-Outline Drawing

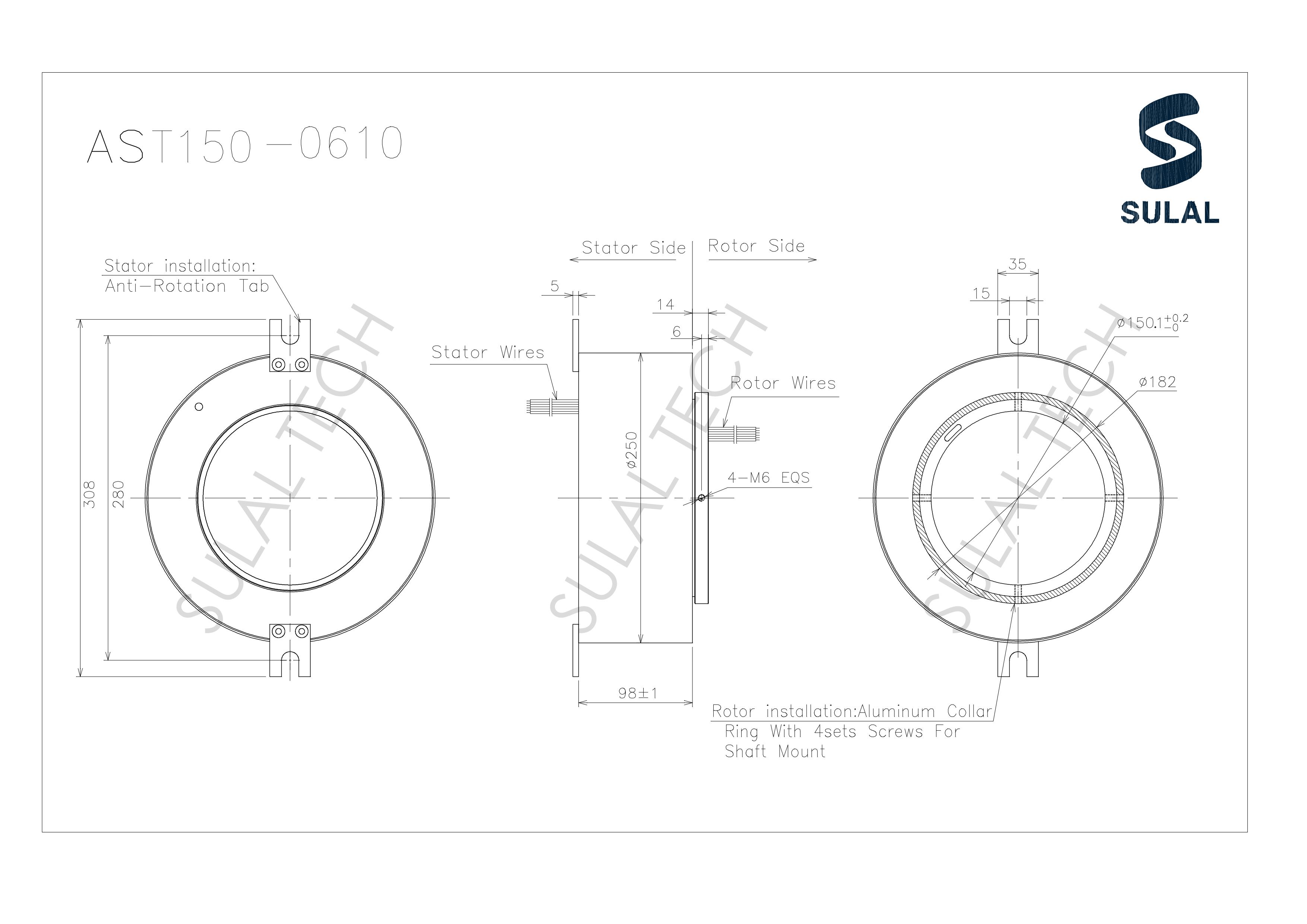

AST150-0610-Outline Drawing

AST150-0610-Outline Drawing

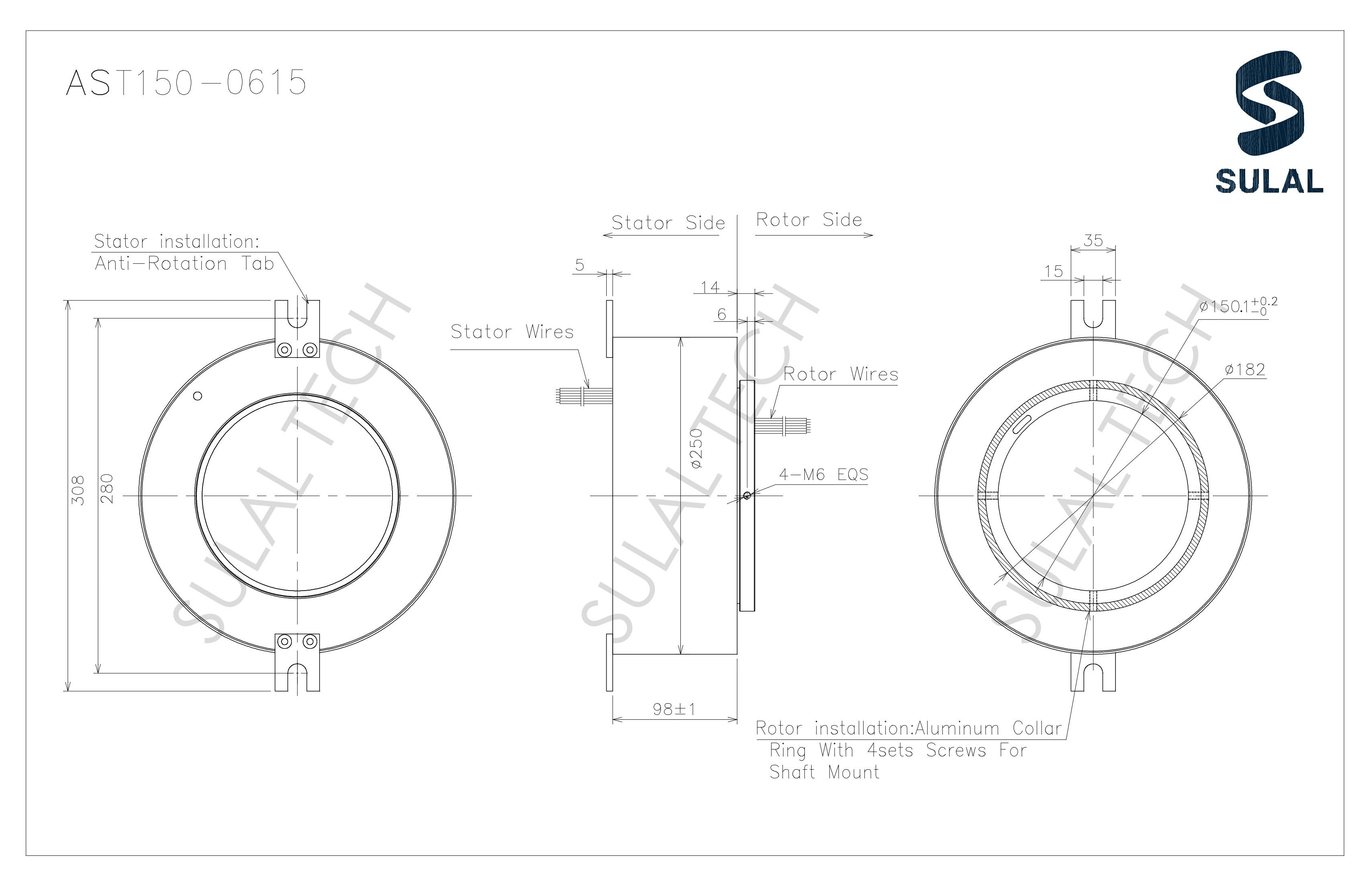

AST150-0615-Outline Drawing

AST150-0615-Outline Drawing

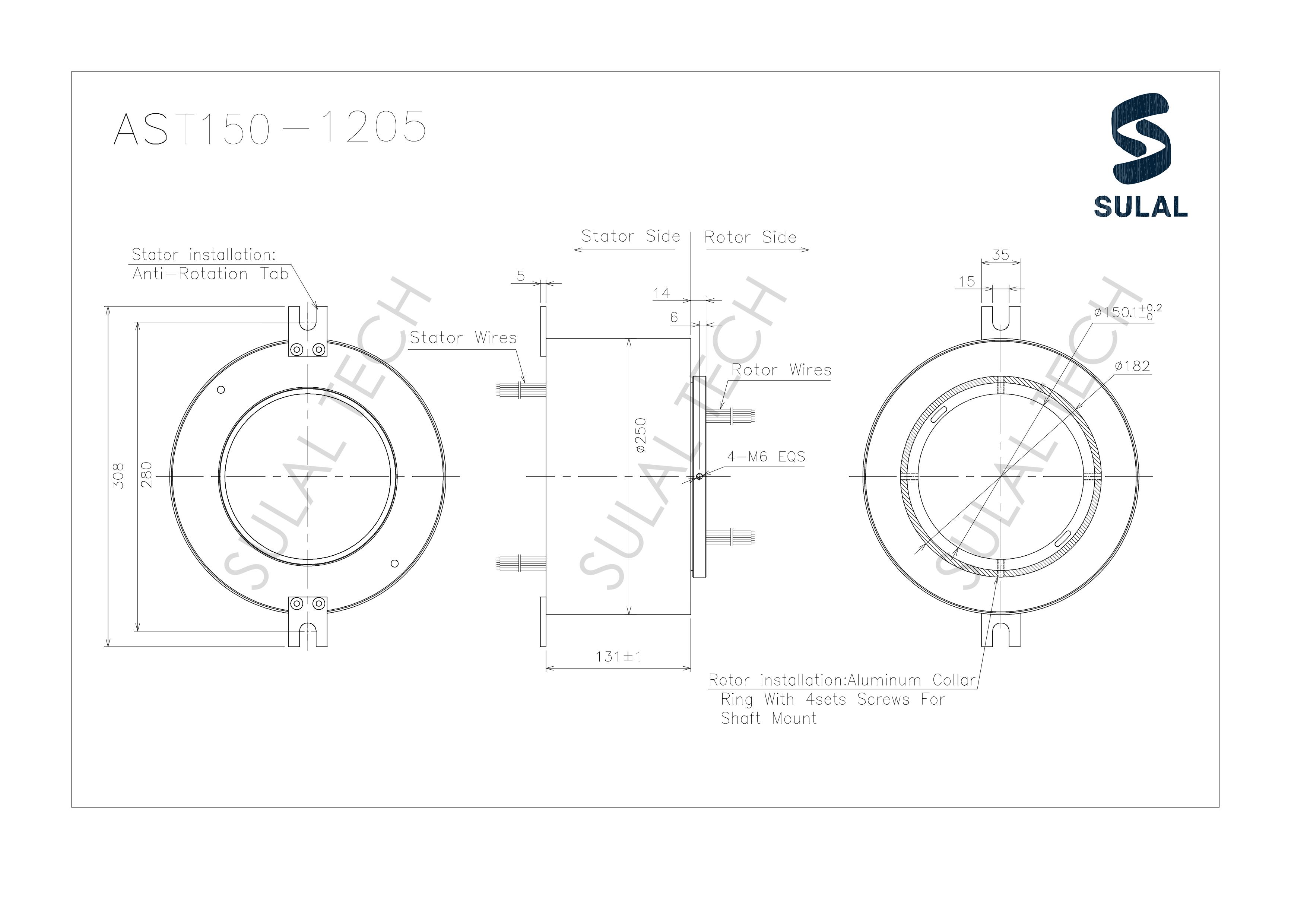

AST150-1205-Outline Drawing

AST150-1205-Outline Drawing

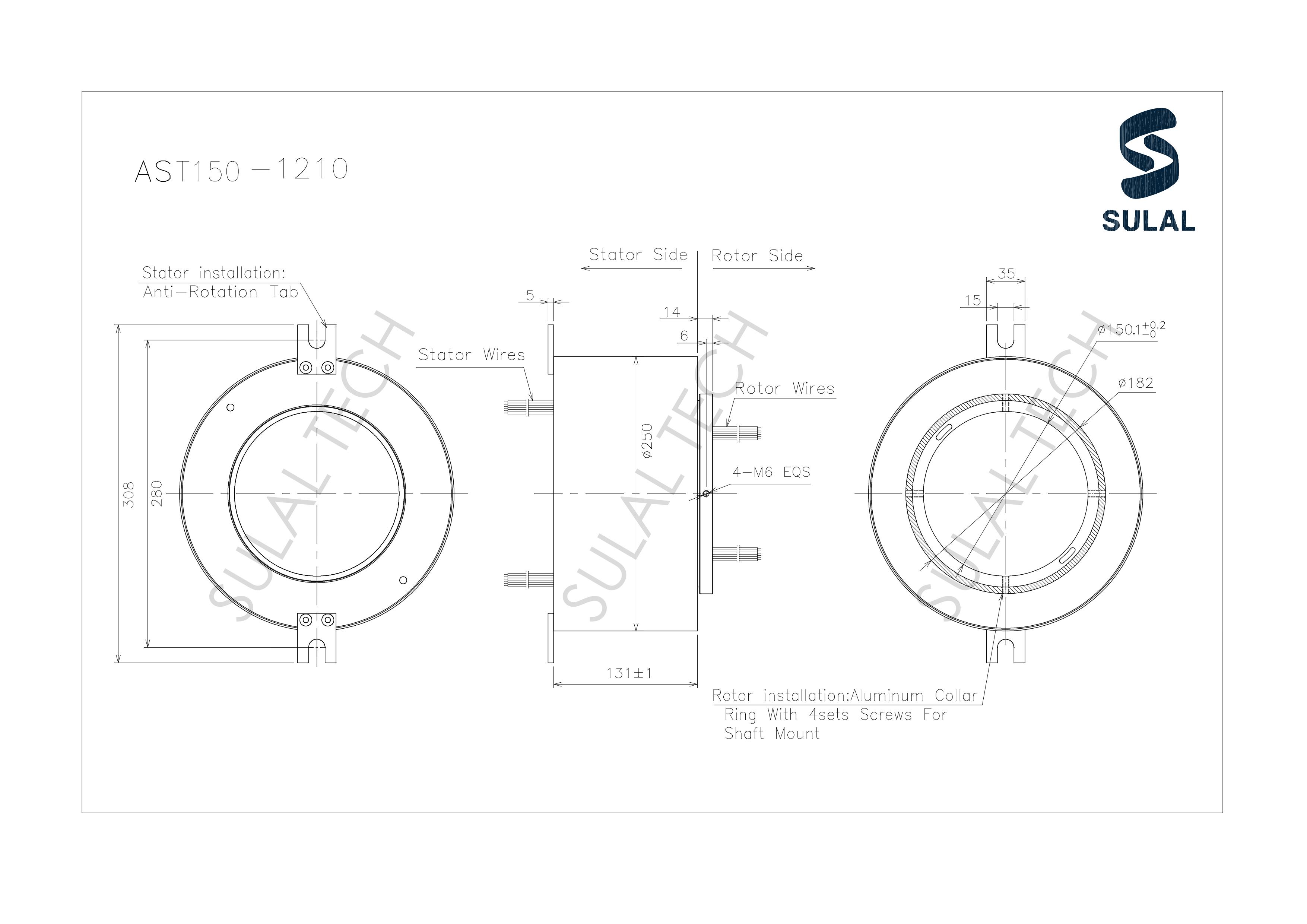

AST150-1210-Outline Drawing

AST150-1210-Outline Drawing

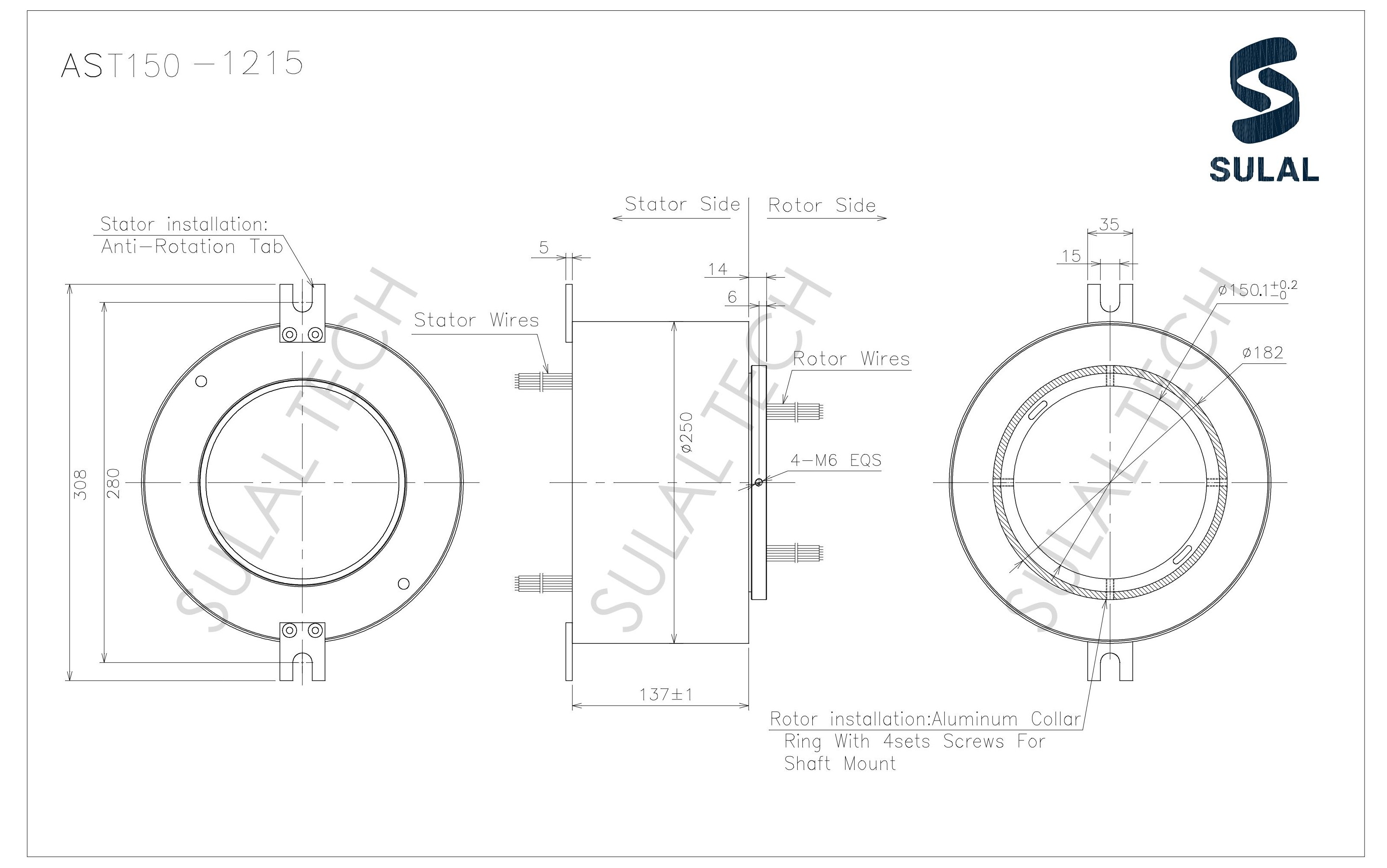

AST150-1215-Outline Drawing

AST150-1215-Outline Drawing

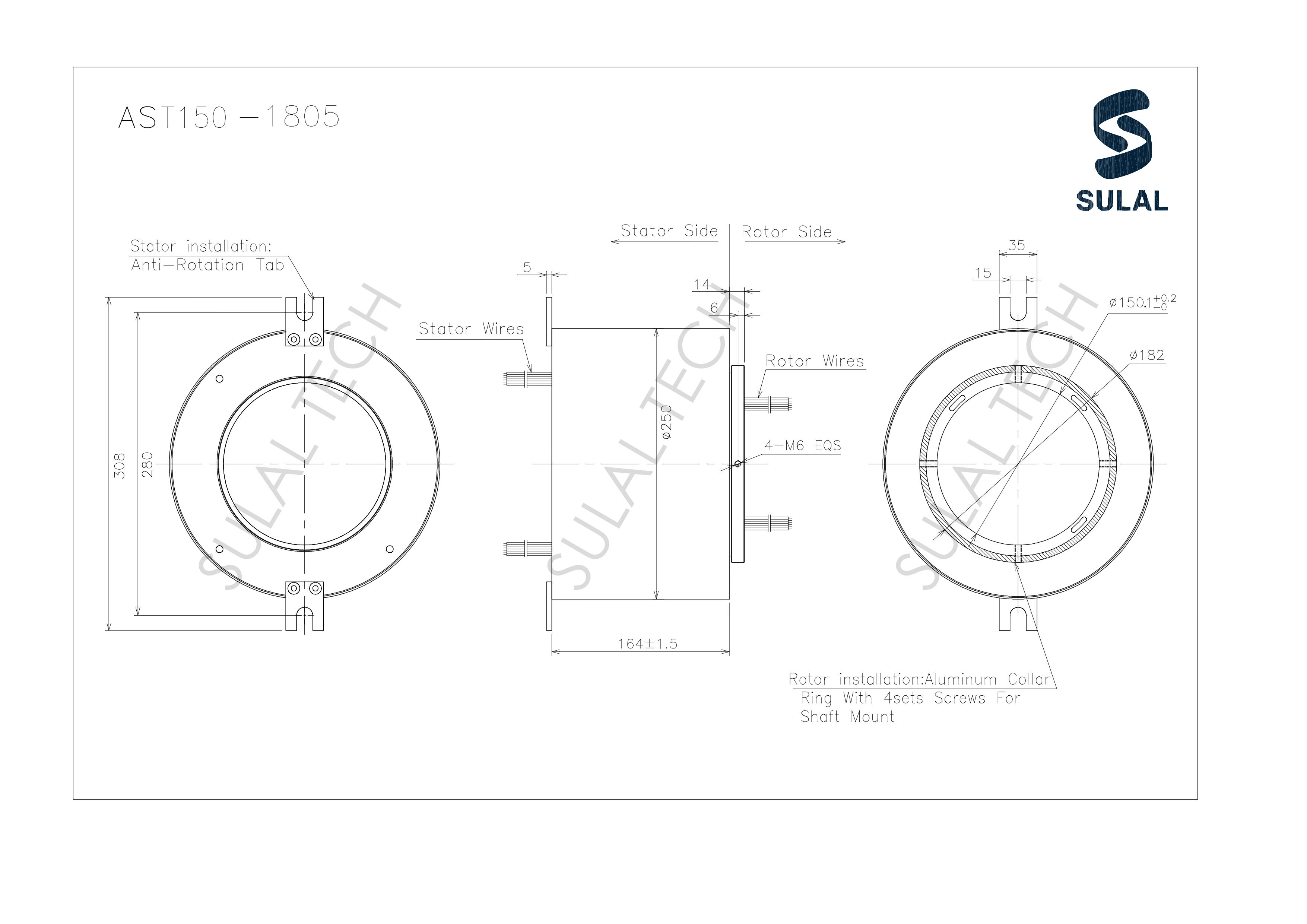

AST150-1805-Outline Drawing

AST150-1805-Outline Drawing

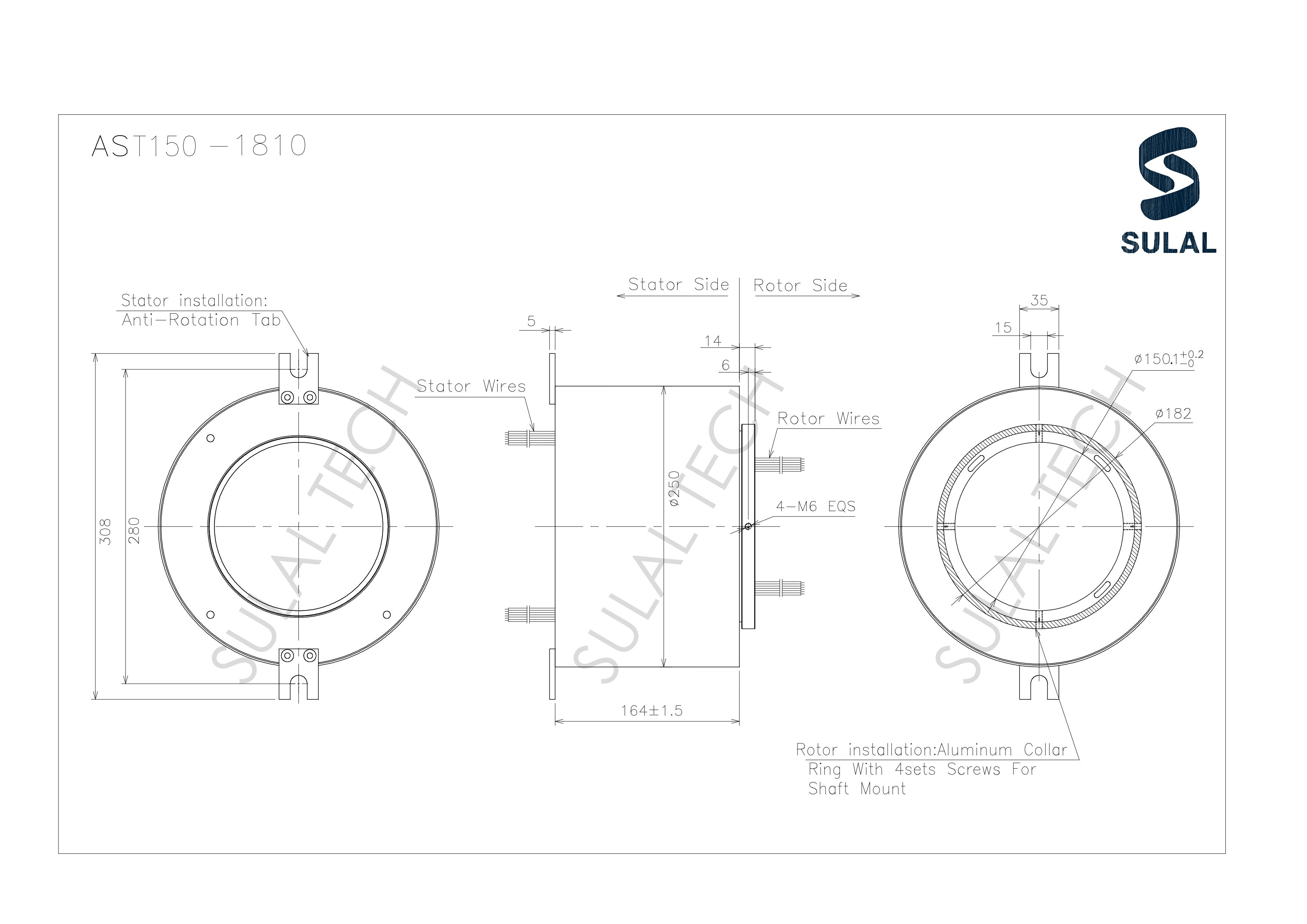

AST150-1810-Outline Drawing

AST150-1810-Outline Drawing

AST150-1815-Outline Drawing

AST150-1815-Outline Drawing

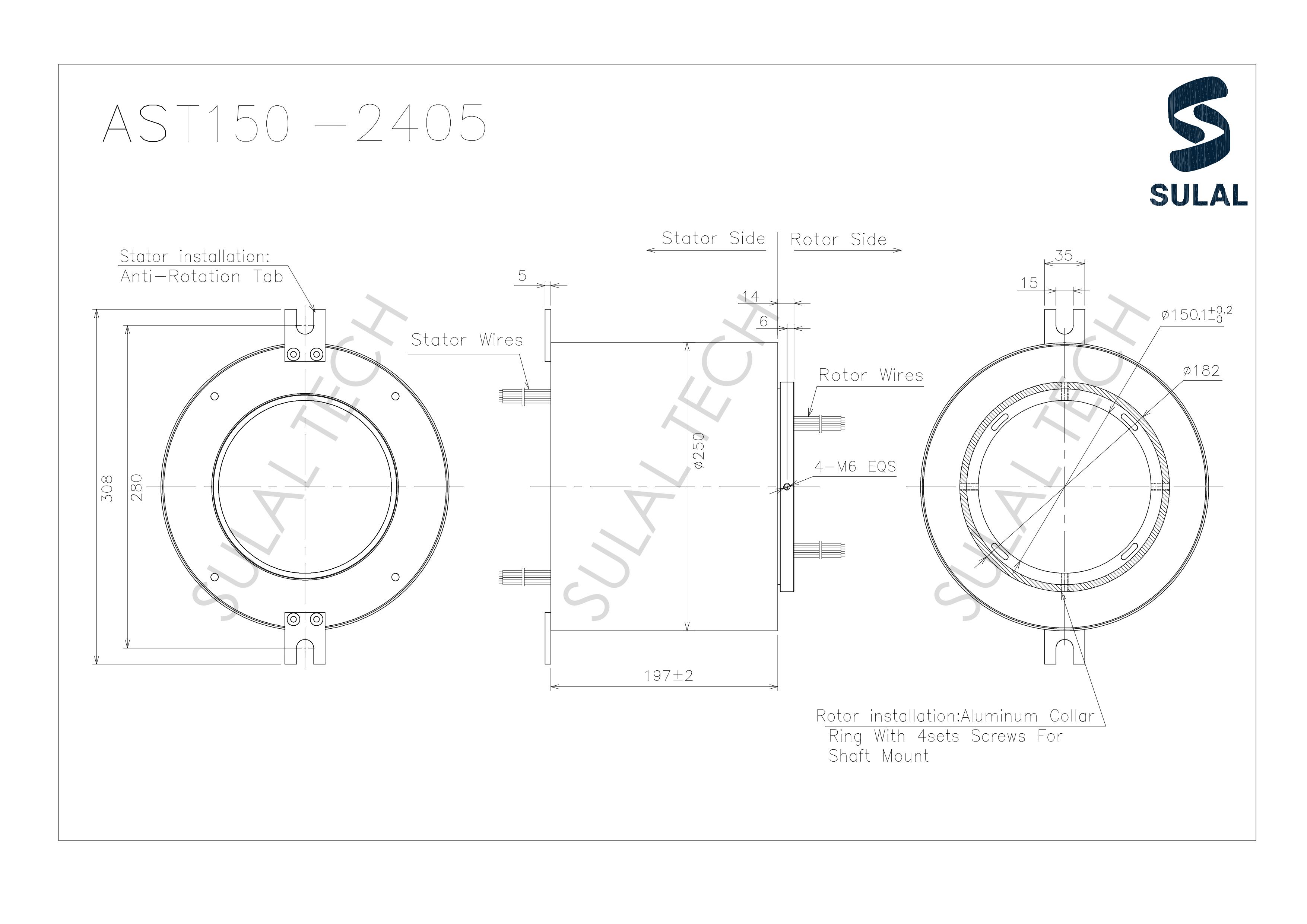

AST150-2405-Outline Drawing

AST150-2405-Outline Drawing

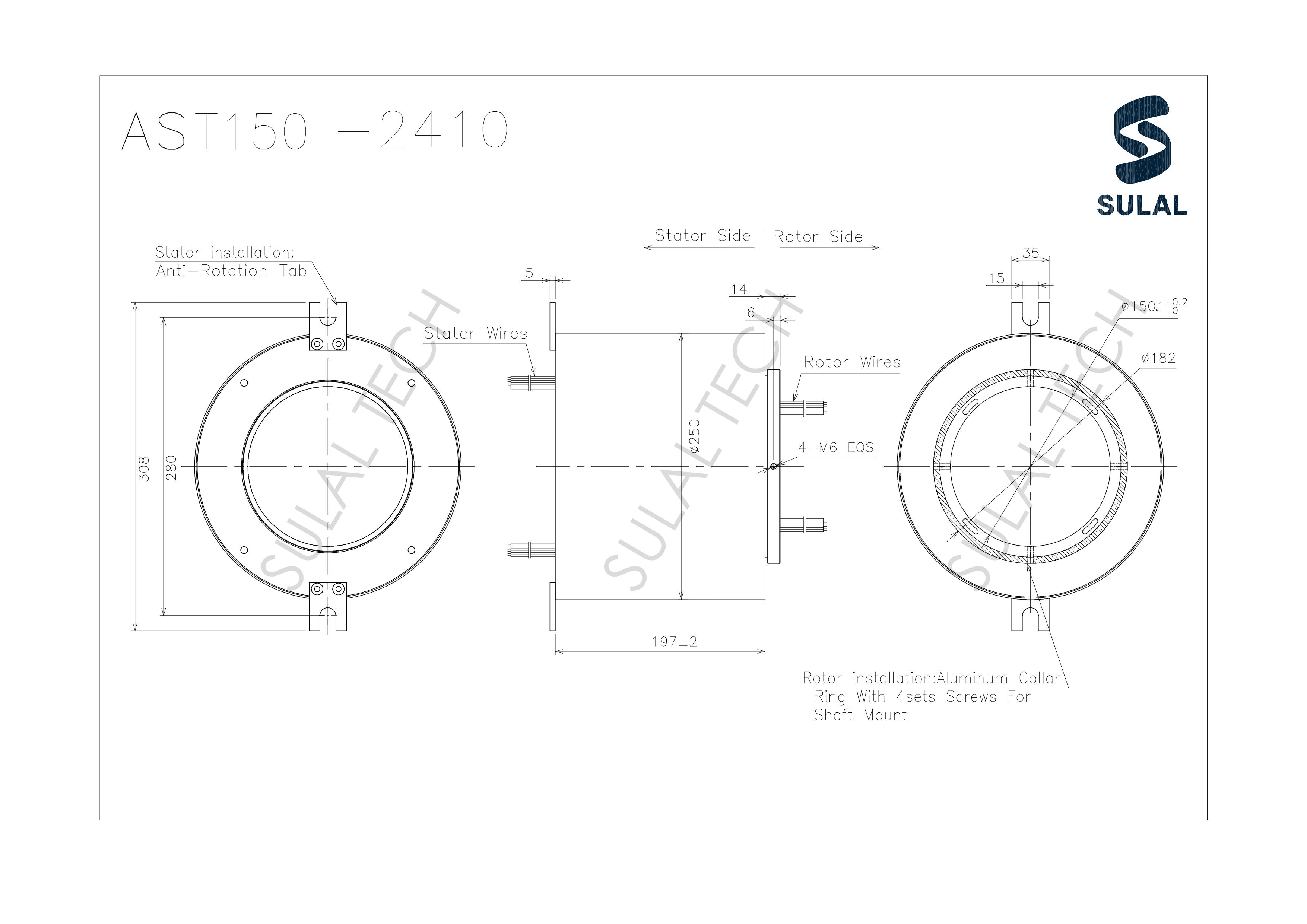

AST150-2410-Outline Drawing

AST150-2410-Outline Drawing

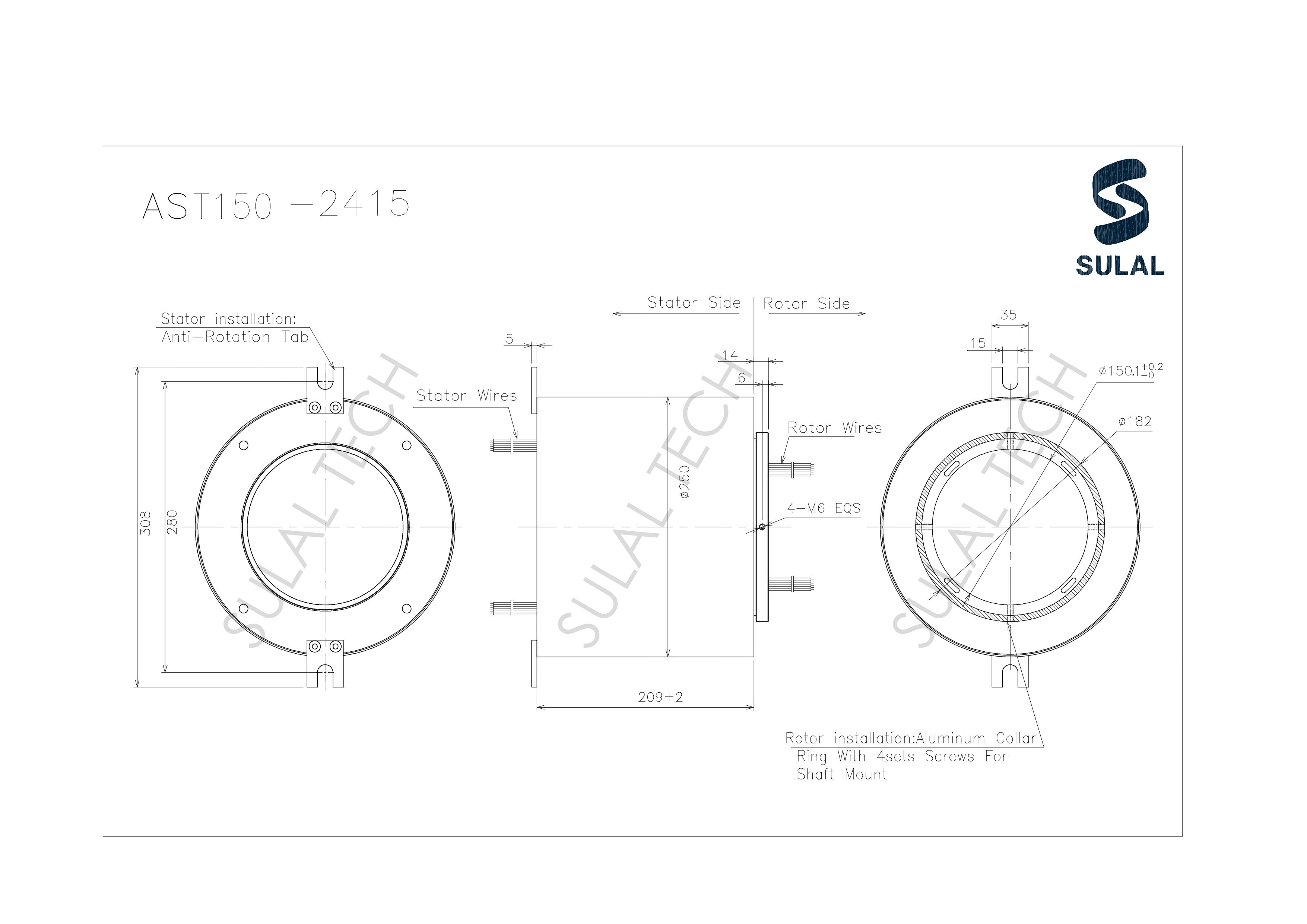

AST150-2415-Outline Drawing

AST150-2415-Outline Drawing
